Jak vypočítat délku drátů

Výpočet délky drátů

     Pro správný výpočet délky drátů musíme správně naměřit několik údajů na náboji a na ráfku. Všechna měření provádíme za pomoci šupléry (posuvného měřítka).

  • NÁBOJ
    - určíme si následující zkratky: dL, dR, S, WL, WR




d - vzdálenost dvou protilehlých děr na náboji (viz. obrázek). Index L nám značí levou stranu a index R pak pravou stranu. Měly byste naměřit hodnotu mezi 38 and 67mm. Levá a pravá strana má často stejný rozměr, není to ovšem pravidlo!

S - průměr otvoru pro drát. Běžně je tento rozměr 2.6mm.

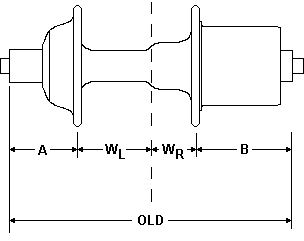

W - vzdálenost od příruby ke středu náboje, většinou jiný pro levou a pravou stranu náboje. Index L nám značí levou stranu a index R pak pravou stranu. Kroky pro měření jsou následující:

  1. Změřte O.L.D.
  2. Změřte vzdálenost A.
  3. Změřte vzdálenost B.
  4. WL = (OLD/2) - A.
  5. WR = (OLD/2) - B.



Na následujícím obrázku máte zobrazeno jak jednoduše a relativně přesně změřit vzdálenost A a B.



  •  RÁFEK
    - u ráfku potřebujeme znát pouze jediný rozměr ERD (effective rim diameter). Postup je následující:
  1. vložte do ráfku do protějších děr dva staré dráty.
  2. zašroubujte do děr niple a utáhněte
  3. změřte vzdálenost A jako na obrázku (ke hraně niplu)
  4. změřte délku niplu (vzdálenost B na obrázku), po dosazení do vzorce získáte ERD:

ERD = A + 2B

U tohoto měření je třeba být velmi precizní, protože výpočet délky drátu je velmi citlivý na změřené ERD. Doporučujeme proto měření zopakovat i na více místech ráfku. Vždy se ujistěte, že měříte vzdálenost dvou přesně protějších děr!



  • VÝPOČET
    - pro výpočet je třeba stáhnout aplikaci Spocalc od Damona Rinarda. Naměřené hodnoty dosadíme do správných tabulek a excel nám automaticky provede výpočet.


Za chyby při měření a výpočtu neručíme, návod a Spocalc je dílem Damona Rinarda (www.damonrinard.com). V návodu používáme zjednodušenou verzi Spocalcu. Plnou verzi aplikace v angličtině včetně databáze ráfků a nábojů naleznete na adrese www.sheldobrown.com.
